Resume Pokok Bahasan 2 Instrumentasi dan Teknik Pengukuran Besaran Elektrik

Nama               : Sandrina Aprianti

NIM                 : 1106220006

Kelas                : TR-46-GAB

Mata Kuliah     : Instrumentasi dan Teknik Pengukuran Besaran Elekrik

ANALOG DAN MULTIMETER DIGITAL

Pembahasan

A. Pengukur Kumparan Bergerak

Terdapat dua Jenis Multimeter:

1. DMM (digital)

2. VOM(analog)

Jenis-jenis Meter

1. Analog meter : Menggunakan penunjuk bergerak dan skala yang dicetak untuk menunjukkan nilai tegangan, arus, atau resistansi.

2. Milliammeter Volt-Ohm (VOM) : Memungkinkan ketiga jenis pengukuran pada satu skala atau pembacaan.

3. Multimeter digital : Menggunakan pembacaan numerik untuk menunjukkan nilai tegangan, arus atau resistansi.

4.  Pengukur Arus Searah : Arus searah dalam pengukur kumparan bergerak membelokkan penunjuk sebanding dengan jumlah arus. Pengukur arus harus dihubungkan secara seri dengan bagian dari sirkuit tempat arus akan diukur. Pengukur arus dc harus dihubungkan dengan polaritas.

Instrumen analog menggunakan gerakan pengukur kumparan yang bergerak.

Aliran arus dalam kumparan menggerakkan penunjuk ke skala atas.

- Meteran Shunt

    Shunt meteran melewati sebagian arus di sekitar gerakan meteran. Proses ini memperluas jangkauan arus yang dapat dibaca dengan meteran yang sama gerakan. Menggunakan Shunt untuk Meningkatkan Jangkauan Ammeter

Contoh meter shunt R, dalam melewati arus di sekitar gerakan untuk memanjang berkisar dari 1 hingga 2 mA. (a) Diagram pengkabelan.

(b) Diagram skematik yang menunjukkan efek melangsir. Dengan Rs = r, kisaran saat ini berlipat ganda.

(c) Sirkuit dengan pengukur 2 mA untuk membaca arus.

Menghitung resistansi shunt meter. R. sama dengan V./Is

- Voltmeter

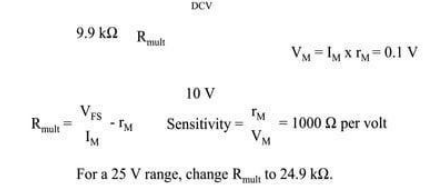

    Resistor pengganda adalah resistansi besar di seri dengan gerakan meteran koil bergerak yang memungkinkan meteran mengukur tegangan dalam sirkuit. Menggunakan pengganda untuk meningkatkan rentang voltmeter.

Catatan: sensitivitas tidak terpengaruh oleh pengganda

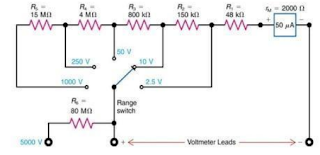

Sirkuit voltmeter tipikal dengan resistor pengganda untuk rentang yang berbeda

Resistensi Voltmeter:

• Resistansi tinggi voltmeter dengan pengganda pada dasarnya adalah nilai dari resistensi pengganda. Karena pengali diubah untuk masing-masing jangkauan, resistansi voltmeter berubah.

Peringkat Ohm per Volt:

• Voltmeter analog dinilai dalam hal ohm resistansi diperlukan untuk defleksi 1 V.
• Nilai ini disebut peringkat ohm per volt, atau sensitivitas voltmeter.
• Peringkat ohm per volt sama untuk semua rentang. Itu adalah ditentukan oleh arus skala penuh atau dari meteran gerakan.
• Resistansi voltmeter R, dapat dihitung dengan mengalikan peringkat ohm per volt dan skala penuh tegangan dari setiap rentang.

- Efek Pemuatan Voltmeter

    Ketika resistansi voltmeter tidak cukup tinggi, menghubungkannya melintasi sirkuit dapat mengurangi pengukuran voltase. Efek ini disebut memuat sirkuit, karena tegangan yang diukur berkurang karena tambahan beban arus untuk meteran.

Sirkuit resistansi tinggi rentan terhadap Voltmeter Loading:

Bagaimana efek pemuatan voltmeter dapat mengurangi pembacaan tegangan. (a) Resistensi tinggi sirkuit seri tanpa voltmeter. (b) Menghubungkan voltmeter melintasi salah satu resistansi seri. (c) Mengurangi R dan V antara titik 1 dan 2 yang disebabkan oleh voltmeter sebagai cabang paralel melintasi R.

Efek Pemuatan Voltmeter:

• Efek pemuatan diminimalkan dengan menggunakan voltmeter dengan resistensi jauh lebih besar daripada resistensi di mana tegangan diukur.
• Efek pemuatan voltmeter menyebabkan tegangan terlalu rendah membaca karena R, terlalu rendah sebagai resistansi paralel.
• Multimeter digital (DMM) praktis tidak memiliki efek pemuatan sebagai voltmeter karena inputnya biasanya 10 hingga 20 MQ pada semua rentang.

Rumus berikut dapat digunakan untuk mengoreksi pemuatan:

- Ohmmeter

    Ohmmeter terdiri dari baterai internal secara seri dengan gerakan meteran, dan pembatas arus resistansi. Daya di sirkuit yang sedang diuji dimatikan. Arus dari baterai internal mengalir melalui resistensi sedang diukur, menghasilkan defleksi yang sedang:

• Sebanding dengan aliran arus, dan
• Ditampilkan pada skala mundur, dengan nilai ohm meningkat ke kiri saat arus mundur dari defleksi skala penuh.

Bagaimana gerakan meter M dapat digunakan sebagai ohmmeter dengan baterai 1.5-V. (a) Setara sirkuit tertutup dengan R, dan baterai ketika kabel ohmmeter dihubung singkat untuk nol ohm eksternal R. (b) Sirkuit ohmmeter internal dengan kabel uji terbuka, siap untuk mengukur eksternal resistansi.

Resistansi R adalah resistansi total R dan ohmmeter resistensi internal. CATATAN: R adalah resistansi eksternal yang akan diukur. Resistansi intemal ohmmeter R, konstan pada 50 + 1450, atau 1500 D di sini, Jika R, juga sama dengan 1500 0, R, sama dengan 3000 0. Arus kemudian adalah 1.5 V/3000 0, atau 0.5 mA, menghasilkan setengah skala defleksi untuk gerakan 1-mA.

- Multimeter

    Multimeter juga disebut multitester. Multimeter digunakan untuk mengukur tegangan, arus,  dan resistansi. Terdapat dua jenis utama multimeter, yaitu Volt-ohm-miliammeter (VOM) dan Multimeter digital (DMM).

Volt-Ohm Miliammeter (VOM):

• Pembacaan penunjuk analog
• Voltmeter DC R, berubah dengan jangkauan
• Penyesuaian nol-ohm diubah untuk setiap rentang
• Rentang ohm hingga R x 10.000 Ohm, sebagai faktor pengali

Multimeter Digital (DMM):

• Pembacaan Digital
• R adalah 10 atau 22 M-Ohm, sama pada semua rentang
• Tidak ada penyesuaian nol ohm
• Rentang Ohm hingga 20 MQ; setiap rentang adalah maksimum

    Masalah membuka sirkuit untuk mengukur arus dapat dihilangkan dengan menggunakan probe dengan penjepit yang pas di sekitar kawat pembawa arus. Probe penjepit hanya mengukur ac, umumnya untuk ac 60-Hz saluran listrik.

B. Multimeter Digital (DMM)

    Multimeter digital telah menjadi sangat populer instrumen uji. Nilai digital pengukuran ditampilkan secara otomatis dengan titik desimal, polaritas, dan satuan untuk V, A, atau Q. Multimeter Digital (DMM) umumnya lebih mudah digunakan. Mereka menghilangkan kesalahan manusia yang sering terjadi dalam membaca skala yang berbeda pada meteran analog dengan pointer.

- Aplikasi Meter

Volmeter:

• Nyalakan di sirkuit
• Hubungkan secara paralel
• R internal yang tinggi
• Memiliki pengali seri internal; R yang lebih tinggi untuk rentang yang lebih tinggi

Miliammeter atau Ammeter:

• Nyalakan di sirkuit
• Hubungkan secara seri
• R internal yang rendah
• Memiliki shunt internal; resistansi lebih rendah untuk nilai arus yang lebih tinggi

Ohmeter:

• Matikan di sirkuit
• Hubungkan secara paralel
• Memiliki baterai internal
• Tegangan baterai lebih tinggi dan meter lebih sensitif untuk rentang ohm lebih tinggi

Cara memasukkan pengukur arus di berbagai bagian dari rangkaian seri-paralel untuk membaca arus yang diinginkan /. Pada titik A, B, atau C meteran berbunyi; pada D atau E meteran berbunyi /2; di F atau G meteran berbunyi.

Dengan 15 V diukur melintasi R yang diketahui dari 15 Q, / dapat dihitung sebagai V/R atau 15 V/15 Q= 1 A.

Tes tegangan untuk melokalisasi sirkuit terbuka. (a) Sirkuit normal dengan voltages ke sasis tanah. (b) Pembacaan 0 V pada titik D menunjukkan R, terbuka.

- Memeriksa Kontinuitas dengan Ohmmeter

    Ohmmeter adalah alat yang hebat untuk memeriksa kontinuitas antara dua titik. Saat memeriksa kontinuitas, pastikan ohmmeter diatur pada kisaran ohm terendah. Jika kontinuitas ada di antara dua titik, ohmmeter akan membaca resistansi yang sangat rendah seperti nol ohm. Jika tidak ada kontinuitas antara dua titik, ohmmeter akan membaca ohm tak terbatas.

Pengujian kontinuitas dari titik A ke kabel 3 menunjukkan kabel ini terhubung.

Korsleting sementara di salah satu ujung saluran dua kabel yang panjang untuk memeriksa kontinuitas dari ujung yang berlawanan.
